המפרט הטכני המלא וכל המידות של מנוע ה-QS 138 90H V3 (QSJ138D-90 4000W) mid-drive PMSM — הספק, מומנט, אורך, פני הרכבה, הציר והחיווט.
עודכן לאחרונה: 20 באוקטובר 2026

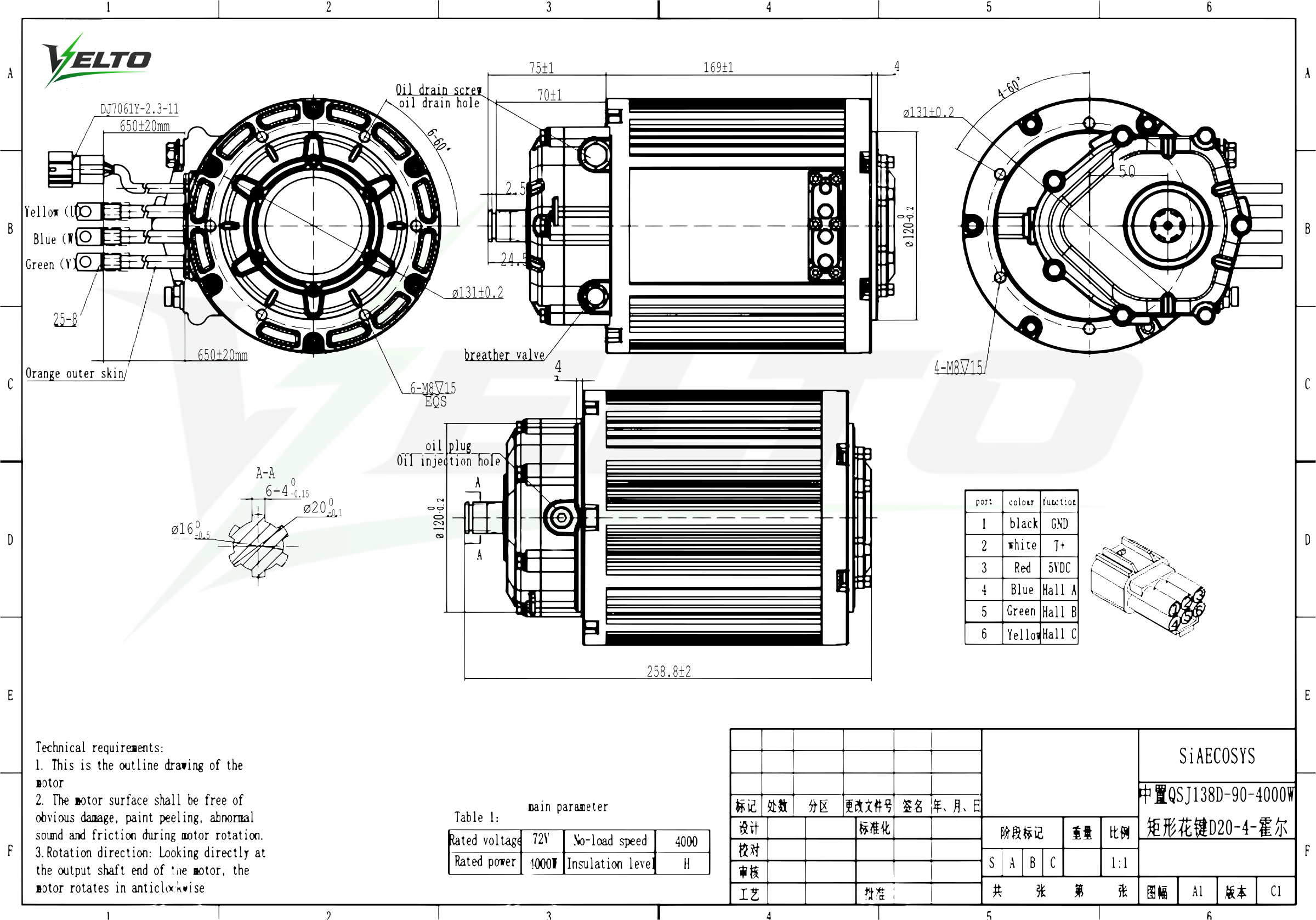

אם אתם מתכננים מסגרת, פלטות הרכבה או גימור למנוע QS 138 90H V3 — אלה המידות שאתם צריכים. השרטוט מלא, במילימטרים, והמספרים מופיעים גם כטבלה למטה כדי שתוכלו להעתיק אותם ישירות ל-CAD בלי למדוד מהתמונה. מחפשים לקנות? לעמוד המוצר של QS 138 90H V3.
חורי הרכבה — פאת הכבלים / Mounting holes, cable end
6 × M8, 15 deep
במרווחים שווים, 60° (6-M8▽15 EQS)
חורי הרכבה — הפאה הנגדית / Mounting holes, opposite end
4 × M8, 15 deep
מסומן 4-60° בשרטוט
ציר המוצא / Output shaft
6-spline
משונן מלבני (D20)
קוטר חיצוני של הציר / Shaft outside diameter
Ø 20 -0.10
חתך הציר
קוטר שורש / Root diameter
Ø 16 -0.50
חתך הציר
רוחב שן / Spline width
4 -0.150
6 שיניים (6-4)
חיווט וחיישן הול
QS 138 90H V3 — כבלי פאזה, כבל הול ושמן התמסורת.
מאפיין
ערך
הערה
אורך כבלי הפאזה / Phase lead length
650 ±20 mm
מעטה חיצוני כתום
צבעי פאזות / Phase colours
Yellow U · Green V · Blue W
נעלי כבל / Ring terminals
25-8
25 mm², לבורג M8
אורך כבל ההול / Hall lead length
650 ±20 mm
מחבר הול / Hall connector
DJ7061Y-2.3-11
6 פינים
שמן תמסורת / Gearbox oil
Fill · drain · breather
פתח מילוי, בורג ניקוז ושסתום נשימה
מחבר ההול — חיבורי פינים (Hall connector pinout).
פין
צבע
תפקיד
1
Black
GND
2
White
T+ (חיישן חום)
3
Red
5 V DC
4
Blue
Hall A
5
Green
Hall B
6
Yellow
Hall C
מאין המספרים. המידות הועתקו מהשרטוט המופיע בראש העמוד, ונתוני הביצועים מדף המפרט של היצרן. השרטוט הוא המקור הקובע — אם אתם מייצרים חלק שחייב להתאים בדיוק, ודאו מול המנוע עצמו לפני חיתוך. טעות בהעתקה? כתבו לנו ונתקן.
QS 138 90H V3 dimensions — in brief
The QS Motor QS 138 90H V3 (factory model QSJ138D-90-4000W) is an air-cooled PMSM inner-rotor mid-drive with an oil-filled, integrated 1:2.35 reduction gearbox, rated 4 kW, with 13.5 kW peak at 72 V, 150 N·m maximum torque, 90 % peak efficiency, insulation class H and IP67 sealing. It measures 258.8 mm end to end, with a 169 mm motor body. Both end faces carry a Ø131 mm bolt circle: six M8 holes, 15 mm deep, equally spaced on the cable end, and four M8 holes on the opposite end. The locating spigot is Ø120 mm (0/−0.2). The output shaft is a 6-spline, Ø20 mm (0/−0.1) rectangular spline with a Ø16 mm root and 4 mm spline width. Phase and hall leads are 650 mm long, with 25 mm² M8 ring terminals and a 6-pin DJ7061Y-2.3-11 hall connector. Net weight is about 14.5 kg.
Every dimension in the SVG drawing is live text, so it can be searched and copied. Both the SVG and a 2400 px PNG are free to download and use. To buy the motor, see the QS 138 90H V3 product page; for a rotatable 3D model and photos, see the QS138 90H V3 knowledge base page.
