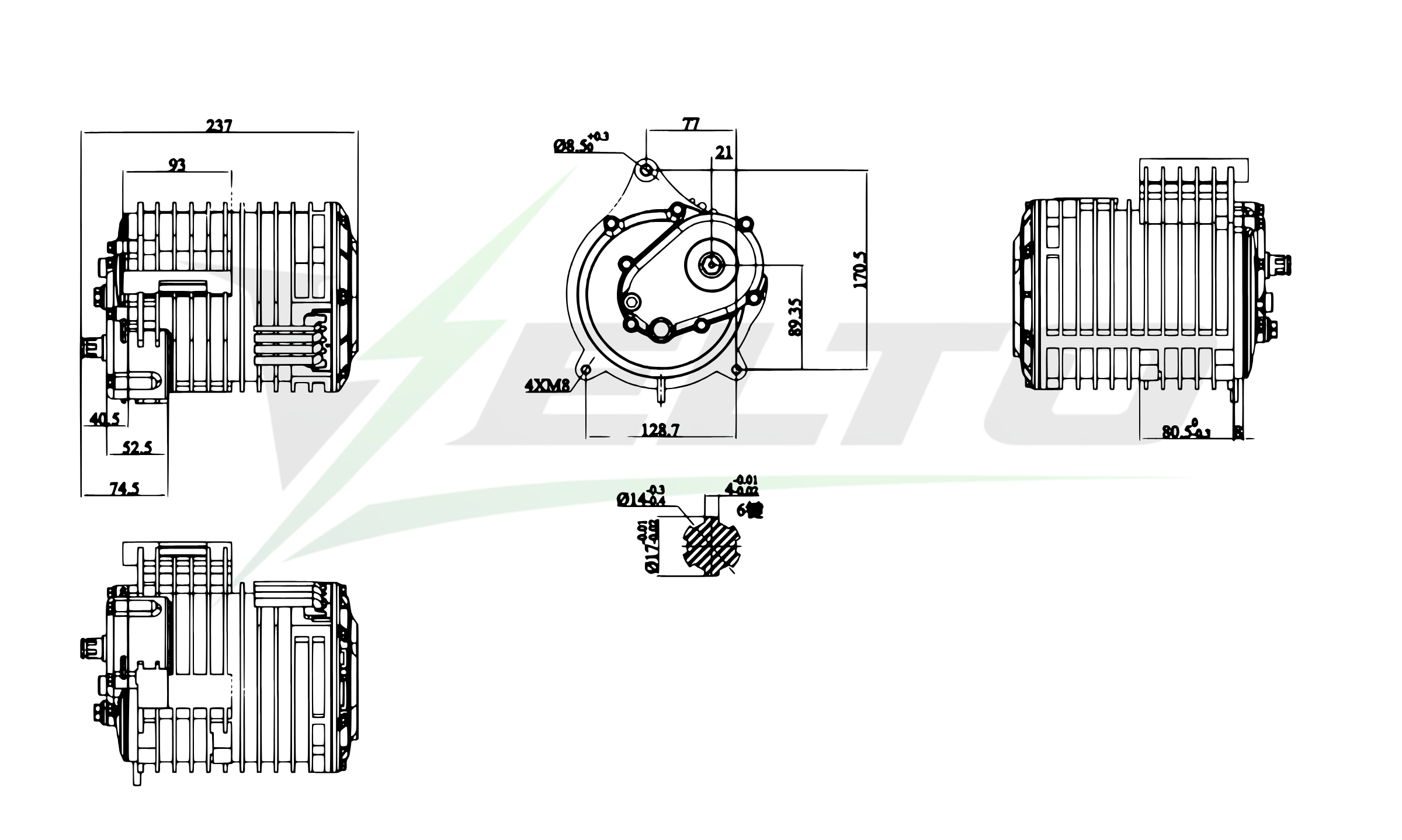

אם אתם מתכננים מסגרת, פלטות הרכבה או גימור למנוע QS 138 70H — אלה המידות שאתם צריכים. השרטוט מלא, במילימטרים, והמספרים מופיעים גם כטבלה למטה כדי שתוכלו להעתיק אותם ישירות ל-CAD בלי למדוד מהתמונה.
מפרט טכני
המנוע הוא PMSM מרכזי מקורר־אוויר עם מיישור מובנה 1:2.35 ומוצא חד־צירי. מתוכנן למערכות 72V, אטום בתקן IP67.
| מאפיין | ערך | הערה |
|---|---|---|
| סוג המנוע / Motor type | PMSM — inner rotor | |
| מתח נקוב / Rated voltage | 72 V DC | |
| הספק רציף / Continuous power | 5,500 W | 5.5 קו״ו |
| הספק שיא / Peak power | 11 kW | |
| מהירות נקובה / Rated speed | 2,955 rpm | |
| מומנט מרבי / Max torque | 98 N·m | |
| זרם נקוב / Rated current | 85 A | |
| זרם פס מרבי / Max bus current | 150 A | |
| נצילות מרבית / Max efficiency | ≥ 93 % | |
| יחס תמסורת / Gear ratio | 1 : 2.35 | מיישור מובנה |
| מגנט / קוטבים / Magnet / poles | 70 mm, 5 pole pairs | 70H |
| מאפיין | ערך | הערה |
|---|---|---|
| מבנה / Motor design | Single axle | |
| גלגל תואם / Matched tyre | 17 inch | |
| קירור / Cooling | Air cooling | |
| טמפרטורת עבודה / Working temp. | 70–120 °C | |
| טמפרטורת שיא / Peak temp. | 150 °C | |
| חיישן חום / Thermal probe | KTY83/122 | |
| חיישן הול / Hall sensor | Single set, sealed | מחברים אטומים |
| חתך מוביל פאזה / Phase wire | 16 mm² | ראו הערה |
| דירוג אטימות / Protection | IP67 | |
| משקל נטו / ברוטו / Net / gross weight | 12.32 / 14 kg | |
| מידות אריזה / Packed size | 340 × 340 × 330 mm |
חתך מוביל הפאזה נמדד ללא שכבת הבידוד. גימור: שחור.
טבלת מידות
| מידה | ערך (mm) | הערה |
|---|---|---|
| אורך כולל / Overall length | 237 | מנקה לקצה — מבט צד |
| גובה פני ההרכבה / Mounting face height | 170.5 | מרחק אנכי בין חורי ההרכבה |
| רוחב פני ההרכבה / Mounting face width | 128.7 | מרחק אופקי בין חורי ההרכבה |
| גובה מרכז הציר / Shaft centre height | 89.35 | ממשטח הייחוס התחתון |
| מיקום אופקי / Locating dimension | 77 | מבט פני ההרכבה |
| היסט מרכז הציר / Shaft offset | 21 | מקו הייחוס הימני |
| אורך גוף המנוע / Body / gearbox section | 93 | מבט צד |
| מדרגת מבנה 1 / Step dimension | 74.5 | מבט צד, מהפאה השמאלית |
| מדרגת מבנה 2 / Step dimension | 52.5 | מבט צד |
| מדרגת מבנה 3 / Step dimension | 40.5 | מבט צד |
| רוחב גוף / Body width | 80.5 -0.10 | מבט צד נגדי |
הרכבה וציר המוצא
| מאפיין | ערך | הערה |
|---|---|---|
| חורי הרכבה / Mounting holes | 4 × M8 | הברגה |
| קוטר חור מעבר / Clearance hole | Ø 8.5 +0.3 | על פני ההרכבה |
| קוטר חיצוני של הציר / Shaft outside diameter | Ø 17 -0.02-0.01 | ציר משונן, 6 שיניים (6-spline) |
| קוטר שורש / Root diameter | Ø 14 | חתך הציר |
| רוחב שן / Spline width | 4 -0.02-0.01 | חתך הציר |
QS 138 70H dimensions — in brief
The QS Motor QS 138 70H is an air-cooled PMSM inner-rotor mid-drive with an integrated 1:2.35 reduction gearbox, rated 5.5 kW continuous and 11 kW peak at 72 V, 98 N·m maximum torque, ≥ 93 % efficiency and IP67 sealing. It measures 237 mm end to end. Its mounting face is 128.7 mm wide by 170.5 mm high, fixed with four M8 threaded holes through Ø8.5 +0.3 clearance holes. The output shaft centre sits 89.35 mm above the lower mounting datum, and the shaft is 6-spline, Ø17 mm outside diameter (−0.01/−0.02) with a 4 mm spline width and a Ø14 mm root. Net weight is 12.32 kg.
The drawing above is vector (SVG), so it scales losslessly and can be opened directly in CAD or Illustrator. Both the SVG and a 2400 px PNG are free to download and use.
